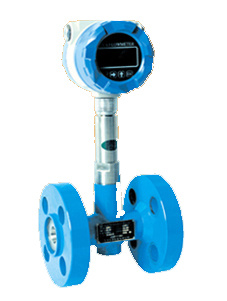

LUCB型旋涡(磁电式)流量计

一、概述
LUCB型旋涡(磁电式)流量计是根据卡门磁场式原理及法拉第电磁感应原理开发出的新型产品。该产品设计了独特的磁电式感应结构,具有很强的抗震和耐高压性能,安全性高,并具有测量范围宽、读数直观、功耗低、寿命长等优点。广泛应用于水厂、石油、冶金、食品、医药、纺织、电力等行业,带有导电离子流体的检测与计量。
主要特点:

一体化结构,集传感器与积算显示仪为一体;
现场同时显示瞬时流量、累计流量;
4—20mA信号输出;
具有掉电保护数据功能;
传感器结构合理,压损小,无可动件;
抗震性能强:因仪表检测的是流体通过磁场所产生的电动势,所以对来自管线径向或轴向震动不会造成干扰;
耐高压、安全性高:因检测器结构合理,有耐高压和耐高压冲击、安全性高的特性。

二、工作原理
1、LUCB型旋涡(磁电式)流量计根据卡门磁场式原理及法拉第电磁感应原理工作的。当导电流体通过独特的、含有强磁力线通道时,就会产生感应电动势,将电动势检出进行处理,即可实现流体的测量。
三、技术参数与规格
3.1、主要技术参数

     公称通经:DN15~DN200
     公称压力:1.6MPa~25MPa
     量 程 比:20:1
     介质温度:-25℃~+120℃
     环境温度:-25℃~+55℃;-35℃~+60℃
     环境湿度:≤95%(相对湿度)
     精度等级:1级、1.5级
     供电电源:3V锂电池2节或24VDC
     输出信号:4mA~20mA电流信号
     显示方式:LCD液晶显示同时显示8位累积流量值
               6位瞬时流量值
     防爆标志:Diibt6
     防爆合格证编号:CE991276

3.2、流量范围

公称通经
DNmm

流量范围m3/h

公称通经
DNmm

流量范围m3/h

最小流量

最大流量

最小流量

最大流量

15

0.25

5

80

3.5

70

20

0.3

6

100

5.5

110

25

0.35

7

150

12

240

40

0.8

16

200

24.5

500

50

0.9

18

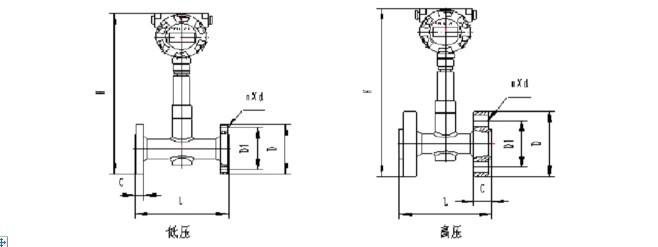

3.3、外形连接尺寸

口径

低压D高压G

L

D1

D

C

H

n-d

DN15

D

160

65

95

14

325

4—Φ14

G

180

101.5

150

29.5

380

4—Φ22

DN20

D

186

85

115

16

345

4—Φ14

G

186

105

160

32.5

390

4—Φ22

DN25

D

186

85

115

18

345

4—Φ14

G

186

107

160

42

390

4—Φ26

DN40

D

200

110

150

20

380

4—Φ18

G

200

124

180

39

410

4—Φ26

DN50

D

210

125

160

22

390

4—Φ18

G

220

165

215

45.5

445

8—Φ26

DN80

D

220

160

195

24

425

8—Φ18

G

313

201.5

265

55

495

8—Φ32.5

DN100

D

250

190

230

26

460

8—Φ23

DN150

D

300

250

300

28

530

8—Φ25

DN200

D

420

310

360

30

590

12—Φ25

四、流量计的安装与使用
1、到货后注意事项

(1) 收到货后请检查外观,确定运输时是否受损伤;
(2) 一定要在安装使用流量计之前仔细阅读本说明书。产品外壳铭牌上印有产品型号和主要技术参数。检查是否与订货要求一致,如有不符请及时来电或来函联系;

2、选择安装地点注意事项
旋涡(磁电式)流量计在设计上已考虑到在恶劣条件下工作,但为了长期保持它的精度和稳定性,在选择安装地点时,应考虑下述因素:

(1) 环境温度
尽可能避免将流量计安装在现场温度高和湿度变化大的场所,如受到生产设备的热辐射时,须有隔热和通风措施。
(2) 环境空气
避免将流量计安装在含腐蚀性气体的环境中,如果只能安装在含腐蚀性的气体环境中,则须提供充分的通风措施。
(3) 机械振动和冲击
为长期保证磁电流量计的测量精度,应安装在振动和冲击小的场所,或采取减振措施。例如在安装流量计的附近管道上加装固定支撑。
(4) 安装
流量计安装时流体的流向必须和流量计壳体上的箭头标志一致,安装时密封圈不能深入管道中。
(5) 流量计的安装地点周围应有充裕的空间,以便于安装和维修。
(6)   流量计的安装尽可能远离动力变压器、电动机等高磁场辐射区域。
