罗茨流量计
| 1 概述 | |
| 罗茨流量计作为容积式计量仪表已有一百多年的历史，以其精度高、量程范围宽、体积小、重量轻、安装维修方便、使用可靠及耐久的使用寿命等特点，广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量，是国内外城市燃气，油田化工、科学研究等部门理想的流量计量装置。 | |
| 2 产品特点 | |
| LLQ系列罗茨流量计是一种设计非常紧凑的容积式计量仪表，广泛应用于酒店、餐厅、学校及中小型企事业单位。通过加装我公司生产的流量体积积算仪，用温度、压力传感器实时感应被测气体的温度、压力变化，并以20℃，latm（101.325kPa）标准状态对工作状态的气体体积流量进行在线补偿，彻底解决了由于全年温度变化及输配系统中压力变化引起的计量误差而造成的计量损失。 | |
|
其特点： ①流通能力大，压损小，精度高，量程范围宽等。 ②转子、壳体经特殊表面处理，硬度高，不会轻易卡表。 ③严格的动平衡测试，确保产品的稳定性和使用寿命。 ④该系列表从LLQ-16～LLQ-3000型，口径为32mm到250mm，通过技术、工艺、管理的改进，口径小、流量大，始动流量是高于同行业，为广大用户提供了性价比较高的产品。 ⑤脉冲发讯器直接安装在计数器上，输出整立方的低频工况脉冲信号，可与IC卡控制器配套使用或用于远传输出。 |
|
| 3 工作原理 | |
| 1、基表工作原理 | |
| LLQ系列罗茨流量计，主要由壳体、共轭转子和计数装置等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入>P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到积算指示计数器，从而显示输出气体的累计体积量。其计量过程和工作原理如图1所示（图中仅表示了四分之一周期）。 | |
 |
|
| 2、智能积算仪工作原理： | |
| 智能积算仪主要是对流量传感器、温度传感器、压力传感器通过模拟通道采集到的信号进行计算，并显示在LCD上，并且配对外输出接口，输出各种信号，供用户使用。流量计中微处理按照气态方程进行温压补偿计算。 | |

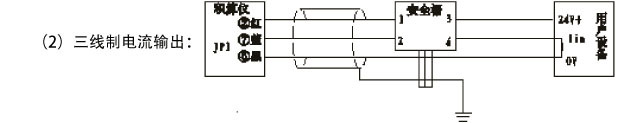

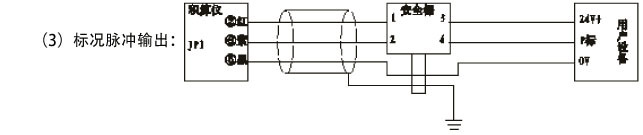

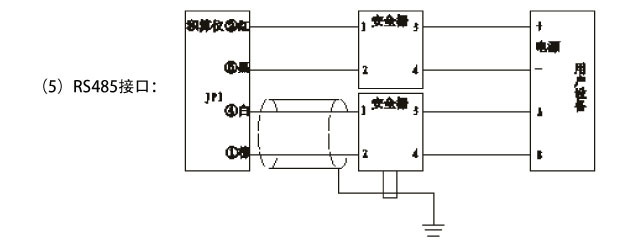

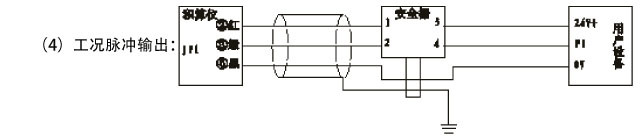

| 3、智能流量积算仪系统接线 |
 |
|
（1）输出航空插头接线方法： ①485通讯B（棕色线） ②外接电源接口（12~24V）（红色线） ③工况流量脉冲输出（绿色线） ④485通讯A（白色线） ⑤GND（地）（黑色线） ⑥标况流量脉冲输出（紫色线） ⑦4~20mA电流输出（蓝色线） |
|
 |
|
 |
|
 |
|
 |
|
