温压补偿型涡轮表

一、概述
  尊敬的用户,欢迎您使用本公司的产品,请您认真阅读本使用说明书,将有助您更好的理解和使用我公司的流量计。
  LWQ系列气体涡轮流量计是计量气体流量的专用仪表,吸取了国内外同类产品的先进结构,经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行开发的流量计。它集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代高精度、高可靠性的气体涡轮流量计。广泛适用于天然气、煤质气、液化石油气、沼气等燃气的计量,是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市燃气调压站及燃气计量首选的理想仪表。
二、表型与产品特点
  LWQ系列气体涡轮流量计设计的时候考虑到不同的用户不同的需求情况,设计了几种表型供用户选择。
  1、普通智能型——LCD显示,可显示工况流量及累计流量,并可提供输出脉冲信号。
  2、温压补偿型——集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代高精度、高可靠性的气体涡轮流量计。

  产品特点:
  1、优质铝合金涡轮,始动流量低、压力损失小、具有更高的稳流和耐腐蚀性。
  2、进口优质轴承,并且机芯密封性好,保证了轴承与计量气体间隔离,使用寿命长。
  3、智能积算仪与通气室内机芯完全隔离,保证了仪表的安全性。
  4、LCD显示,同时显示累计流量、瞬时流量、温度、压力、密度、电池电量等信息,清晰直观,方便用户对用气及管道情况进行监测。
  5、采用新型传感器,抗脉动性能好、不易受到干扰、不易腐蚀、使用寿命长。
  6、检测介质的流量、温度、压力并进行自动跟踪补偿,并换算到标准状态下(P=101.325kPa,T=293.15K)的气体体积流量。
  7、采用新型微功耗处理器与高性能的集成芯片,运算精度高,既可以用内部电池供电,又可以由外部电源供电,方便用户选择。
  8、多种脉冲信号输出方式供用户选择,方便用户选择控制仪表。
  9、具备二线制和三线制4mA~20mA标准电流信号输出,处理电路自动识别电流模块控制,并正确输出,方便用户选择二次仪表。
  10、提供RS485接口,可与上位机进行通信。可选的太阳能供电模块与GSM 短消息模块,实现无线数据访问。
三、结构与工作原理

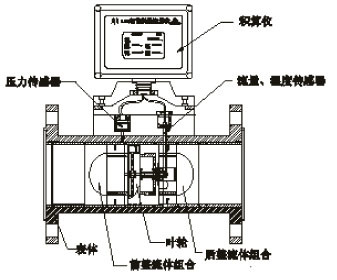

  3.1  流量计结构(如下图)
  3.2 工作原理
  当气体进入流量计时,首先在一体化整流器的作用下得到整流并加速,在流体的作用下,由于涡轮叶片与流体流向成一定的角度,此时涡轮产生转动力矩,在涡轮克服摩擦力矩和阻力矩后开始转动,在诸力矩达到平衡时,叶轮的旋转的角速度与气体体积流量成线形正比关系,通过自激式磁电传感器感应到发信盘上与流体体积流量成正比的脉冲信号,该信号经过滤波、放大、整形后与自动检测到的温度、压力信号一起输送到智能积算仪进行运算,直接显示标准体积流量和标准体积累计流量。
  3.3 智能积算仪工作原理
  智能积算仪主要是对流量传感器、温度传感器、压力传感器通过模拟通道采集到的信号进行计算,并显示在LCD上,并且配对外输出接口,输出各种信号,供用户使用。流量计中微处理按照气态方程进行温压补偿计算,计算公式如下:
  Qn=Zn/Zg×((Pg+Pa)×Tg/Pn×Tn)×Qg
  式中字母分别代表:
  Qn—标准状态下的体积流量(m3/h)
  Qg—工作状态下的体积流量(m3/h)
  Pg—管道中检测到的气体压力(kPa)
  Pa—当地大气压力(kPa)
  Pn—标准大气压力(101.325kPa)
  Tg—工作状态下的绝对温度(273.15+t)
  t—被测气体的温度(℃)
  Tn—标准状态下的绝对温度(293.15k)
  Zn—标准状态下的压缩系数
  Zg—工作状态下的压缩系数
  注:对于天然气Zn/Zg=(Fz)2,Fz称为超压缩因子,按中国石油天然气总公司的标准SY/T643-1996中的公式进行计算。
四、主要技术参数

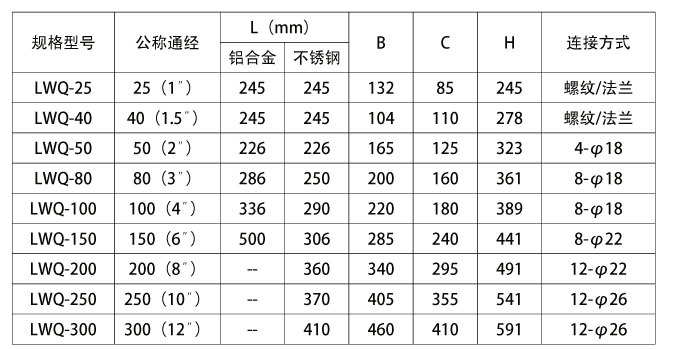

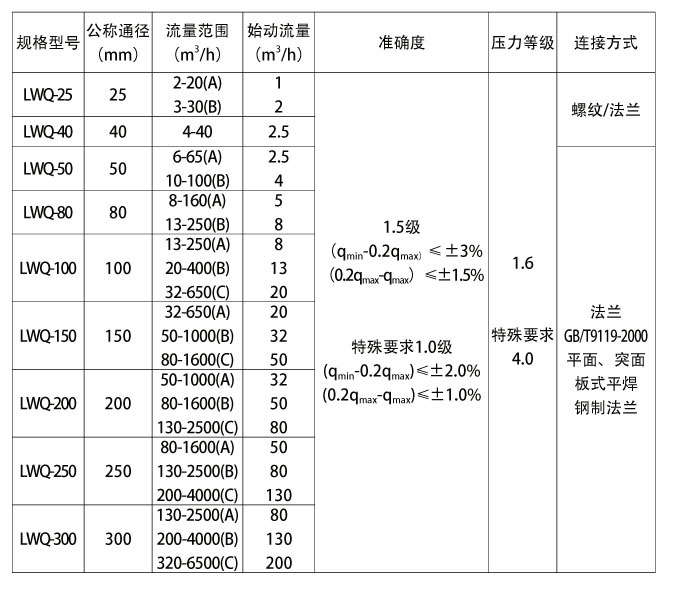

  4.1 流量计型号规格、基本参数(表1):

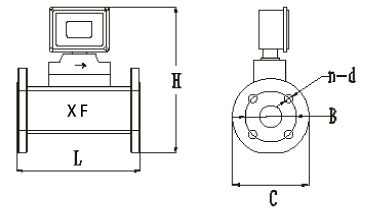

  流量计外形尺寸:(如下图)
