无线远传燃气表抄表系统

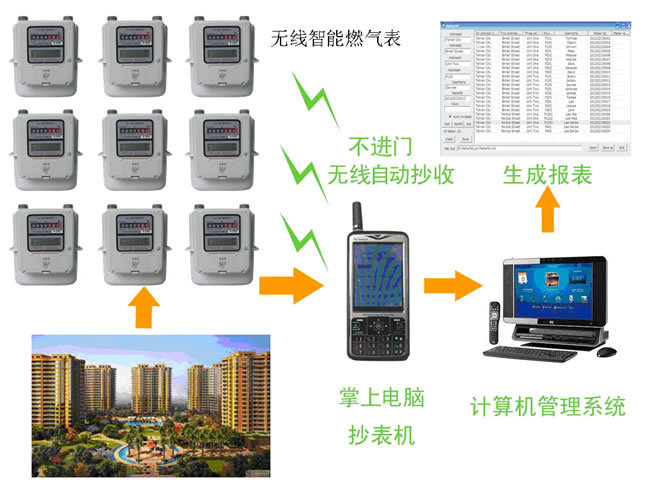

(一)、 系统组成
    本系统主要由数据库管理系统、抄表管理系统、收费管理系统、手持抄表器、 无线远传燃气表等组成。
    数据库管理系统是一个包含用户信息数据、气价组成数据、用户缴费交易数据以及根据燃气管理部门的需要所设计的各种查询统计数据在内的数据库系统。
    它除了与抄表管理系统及收费管理系统进行数据交换外,还具有数据完整性检查、数据的备份与恢复、数据库用户权限及安全性的管理。
    抄表管理系统是一套完成抄表计划管理、抄表册下载、抄表数据导入等功能的软件。它完成与手持抄表器的数据交换。
    收费管理系统是一套根据抄表数据完成对用户收费记录管理的软件。
    手持抄表器用来抄读无线远传燃气表的数据,通过无线方式完成对燃气表的计量数据抄读、状态检测、阀门控制等功能。
    无线远传燃气表是系统的计量和控制部分,它完成对用户所用气量的计量工作。同时,接收手持抄表器的指令,响应或返回指定数据、执行特定动作(如关阀或开阀)。
(二)、 系统特点
    表具的安装与传统方式完全一致,系统不需铺设或维护专用线路。
    燃气表到中心计算机的信息传输方式简单、直接,通讯接口可靠、信道成本低。系统对表具的容量不受限制,扩容方便。
    可随时了解燃气表运行状态及用气信息。
    可对异常用户所使用的燃气表进行控制(打开或关闭控制阀)。
    抄表不需入户、抄表数据自动导入,提高抄表效率几十 倍,人工抄表方式每天只能超 40-50 户表,用手持移动抄表方案可达 几千只表/天)
    更加人性化(抄表员的工作时间现加灵活,同时避免了打扰用户)。
    提高数据准确性(没有人为抄表错误及录入差错、不存在“估抄”)。
(三)、    基本技术指标
    1.    精确度等级:B级
    2.    基本误差限:

           Qmin≤Q<0.1Qmax   ±3%
           0.1Qmax≤Q<Qmax   ±1.5%

    3.    流量范围:
          公称流量  2.5 m3/h;最大流量 4 m3/h;最小流量 0.025 m3/h
    4.    最大工作压力:5.0 kPa。
    5.    密封性能:1.5倍最大工作压力,燃气表无泄漏。
    6.    主要无线性能参数:

          使用频率:433Mhz;发射功率:≤10mw; 可视距离300米。
          使用频率:470Mhz;发射功率:≤50mw;可视距离600米。

    7.    机电信号转换:膜式燃气表的指示装置输出信号为机械信号,要实现无线远传需首先应将机械信号转换为电子信号。机电转换误差:小于0.1m3。
    8.    缴费提示及强化欠费控制:燃气表能够根据需要发出蜂鸣声提示用户当前用气及应缴费信息;针对恶意欠费用户,可使用抄表器在用户户外关闭用户气表内置阀门,以敦促用户到燃气公司缴纳气费;后台系统支付短信催费通知及用户短信查询。
    9.    数据贮存功能
    燃气表保存有当前累积流量及其形成时间、当期结算日(结算日为一个结算月的某一日,燃气表自动记录每个  算日零时的累积流量,当月结算日累积流量与上月结算日累积流量之差即为上月的用气量)的累积流量及前12个月结算日的累积流量。
    10.无线数据抄控功能
    燃气表具有与抄表器和试验主站双向通讯的功能,即能够接收并响应抄表器和试验主站发出的读数据及写数据等指令。
●     读控制阀状态(开、关或异常);
●     读外置电池电压状态(正常或欠压);
●     读外磁场攻击状态(有或无);
●     读累积流量(总用气量);
●     打开控制阀;
●     关闭控制阀;
●     同步累积流量。
(四)、    无线远传膜式燃气表的执行技术标准
    1. 国家标准《膜式燃气表》(GB/T 6968—1997)
    2. 国家计量检定规程《膜式燃气表》(JJG 577—2005)
    3. CJ/T 188-2004   户用计量仪表数据传输技术条件
    4.信息产业部无线电管理局 《微功率(短距离)无线电设备的技术要求》
(五)无线远传燃气表抄控主板
详细说明:
    无线远传燃气表抄控主板采用短距离无线远传方式,无需走线既可实现数据远传及控制。通过手持抄表器、集中器或GPRS远程抄控方式对燃气管理信息系统实现自动计费、调整气价、状态报警、阀门控制及预付费等功能,还可以对表具运行状态进行动态监控。功能完善,集监测、控制、管理、服务于一体,安全性强,具有权限设置、数据校验和安全密码。适用于物业小区远程抄控,具有施工简单、无需布线、维护少、成本低、系统运行可靠、技术先进等特点。
(六)HT-2680A无线手持抄表器
详细说明:
    HT-2680A是一款加装了无线电收发模块的掌上电脑,嵌入专用程序后,作为无线远传燃气表的配套抄读设备,可完成从计算机系统上传或下载抄表数据,现场无线抄读燃气表数据、发出控制燃气表指令。
    HT-2680A结构紧凑、手感舒适、性能稳定、操作简单,抄表不需入户,数据自动录入,非常适合现阶段燃气行业抄表自动化的要求。
    手持抄表器既可用于无线远传燃气表的自动抄读,也可用于普通基表机械示值的抄读,用于取代传统纸质抄表本,抄表数据自动导入中心计算机,较大地提高了工作效率。
性能参数
1.  管理用户数   可同时存储40个抄表册,每个抄表册最多存储999条记录;
2.  CPU          16位嵌入式;
3.  字库         16×16 点阵汉字库;
4.  显示         128×128 图形液晶显示屏(带背光);
5.  工作温度      -20℃~50℃;
6.  键盘          26键;
7.  通讯          一个RS-232 串行口,一个无线通讯;
8.  最大发射功率  10 mW;
9.  工作频率      433.00 ~ 434.79 MHz;
10. 电池          四节 AAA 镍氢充电电池;
11. 尺寸          160mm(L)×68mm(W)×23(H);
12. 净重          约 133g。
