J1.6/J2.5 燃气表

一、工作原理和产品特点

本产品是利用进气口和出气口两端的压力差，推动膜片并通过双曲杆摇杆机构产生连接不断的运动，从而达到对气体体积的计量，本产品严格按照GB/T6968-2011《膜式燃气表》制造。

本产品由压铸铝合金压铸而成，属于混合结构，减少零部件的数量；采用了旋转式滑阀盖，摩察系数小，灵敏度高；阀座、阀盖采用高级酚醛等合成树脂，抗磨性更高。精心设计、精心制造、严格测试的本产品适用于天然气、沼气等气体的计量。

二、产品主要参数

项目

单位

型号： J1.6

型号： J2.5

公称流量

m³/h

1.6

2.5

最大流量

m³/h

2.5

4.0

最小流量

m³/h

0.016

0.025

总压力损失

<200

工作压力范围

KPa

0.5 - 10

回转体积

dm³

0.7

1.2

误差	Qmin≤Q≤0.1Qmax	%	±3
误差	0.1Qmin≤Q≤Q max	%	±1.5

计算器最小读数

dm³

0.2

计算器最大读数

m³

9999.999

工作环境温度

℃

-10 - +40

贮存温度

℃

-20 - +50

连接螺纹

M30*2

配接头螺纹

M21*1.5

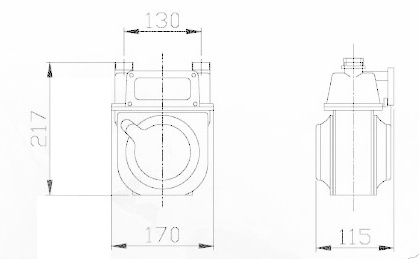

三、外型尺寸（如下图）

型号	高	宽	厚	接头中心距
J1.6、J2.5	217mm	170mm	115mm`	130mm
