无线智能燃气表-无线采集抄表方案

一、系统介绍:    多年来人工抄表不仅工作量大、抄表难,而且干扰用户、收费难。本系统是专门为解决以上问题而开发的PDA方式智能抄表控制系统。本软件首先在微机上建立用户档案,然后通过微机把抄表档案下载到掌上电脑(PDA)里并存贮,利用PDA作为中间载体,将PDA所抄的表数据上传到微机并进行最终的数据存储、抄表结算、收费结算、信息控制与查询、报表打印、故障检测、欠费黑名单查询等管理,实现各种费用的单

所属分类:

1

关键词:


产品留言

产品描述

一、系统介绍:
    多年来人工抄表不仅工作量大、抄表难,而且干扰用户、收费难。本系统是专门为解决以上问题而开发的PDA方式智能抄表控制系统。本软件首先在微机上建立用户档案,然后通过微机把抄表档案下载到掌上电脑(PDA)里并存贮,利用PDA作为中间载体,将PDA所抄的表数据上传到微机并进行最终的数据存储、抄表结算、收费结算、信息控制与查询、报表打印、故障检测、欠费黑名单查询等管理,实现各种费用的单独计量、统一收费等一系列工作。这是一种使用PDA的远传抄表方式,适用于燃气公司、智能小区或住宅小区分散的场合。电子式无线智能燃气表无线PDA采集抄表系统由用户计算机智能抄表数据管理软件,无线手持PDA抄表器,电子式无线智能燃气表三个部分构成。
二、 智能抄表数据管理软件主要功能:
    ◆适用于电子式无线智能燃气表实现无线远传全自动抄、任意抄其中一表或手工录入抄表,
    ◆可对片区信息、燃气单价、用户信息、设备信息等内容进行管理
    ◆可以生成抄表文件,采用独有的文件传送功能:微机同PDA之间可互传数据,而且准确、无误、可靠
    ◆对PDA抄表回传的数据进行汇总、分析、统计、结算、查询、打印、故障报警等
    ◆分类汇总不同片区、不同用户、任意时间段的相关费用
    ◆自动统计欠费用户黑名单,并可对其进行欠费关阀
    ◆数据可自动备份、恢复,整个系统界面友好、运行可靠、操作流畅、学用简单
三、产品特点:
  1. 无线自动抄表,一键完成,提高抄表效率、频率和准确率;
  2. 抄表动作简单:无线读入或输入本月读数,其他操作都由程序在服务器端完成;
  3. 无需抄表人员介入,使抄表人员和住户都得到了方便。保证抄表数据的准确可靠;
  4. 后台管理系统自动打印缴费单,速度快,无差错,提高了工作效率和工作质量;
  5. 充分利用现有条件,兼容机械表,IC卡表,无线智能电子表,大大降低了系统和安装成本;
  6. 可以直接应用于旧城区改造,农村分散区域,本系统充分利用这一硬件条件,使用低成本的电子式无线智能燃气表,无需安装价格昂贵的采集器、集中器,和铺设供电和通信线路等设备,既大大降低了系统成本和安装成本,有可以实现自动化抄表 ,提高抄表效率,降低抄表劳动强度;
  7. 系统硬件设备极少:只有燃气表表具,掌上抄表机,系统维护成本极低,随装随用,根本不需要现场维护;
  8. 抄表方式十分灵活,广泛适合各类燃气表,机械表,IC卡表,无线表,皆可以抄;
  9. 适时数据通信,不受时间,空间的限制,想抄就抄;
  10. 界面友好,操作简单,操作界面为标准 Windows 界面,菜单和按钮都由明显提示作用,真正所见即所得,只要通过一次操作就可以完全掌握操作方式。

选择使用无线掌上电脑自动抄表系统的理由:

  1. 大大降低系统的投入成本;无线掌上电脑抄表系统,只有3个部件构成,而且各个部件既相互独立,又相互依存,系统中的硬件设备多一个,少一个都不影响系统的稳定运行,他不象有线集中抄表那样,又是采集器,又是集中器,又是路由器,还要施工布线等等,增加了系统的维护成本。
  2. 不需要建设大量服务网点;无线掌上电脑抄表器直接支持 GPRS/GSM 无线网络,可以直接现场提供服务,而不需要象 IC 卡表,需要在城市各个区域设立 IC卡售卡、充卡服务点,只要聘用当地居民小区的物业管理人员兼职,抄抄表,发送数据就可以了。
  3. 避免入户抄表;抄表距离远,抄表人员不需要踏入用户单元门半步,一键即可抄表,与机械表相比:减轻抄表人员的劳动强度, 杜绝人工抄表产生的误抄、漏抄、估抄等人为错误, 杜绝上门抄表给用户带来的不便,或因用户家没人而抄表失败,彻底解决以往估算用数据的问题,数据准确,提高工作效率,减轻劳动强度, 避免了人工抄表时间跨度大,无法抄录同一时间的数据,方便计算损耗,可以随时掌握表计的运行情况,便于数据的统计、计算和运行分析;
  4. 兼顾现有的老式旧表,逐步发展过度为全无线自动抄表,也可以进一步扩展为网络自动抄表;
  5. 没有后续系统维护成本; 不需要专业计算机管理人员,一键式操作,无需培训,人人都会;
  6. 独立系统,无需与电力等其他相关部门交涉;
  7. 实现远程半自动无线抄表,不受无线网络通信的困扰;
四、无线掌上电脑
1、无线掌上电脑产品概述:
    Sp200型掌上移动数据终端用于短距离无线数据采集,智能无线抄表,工业无线遥控,无线工业控制,无线智能管理,无线仓储盘点等各种短距离无线通信领域的无线手持终端设备,
    Sp200型掌上移动数据终端,采用了工业级ARM的32位嵌入式微处理器,它具有处理速度快、性能稳定、功耗低等特点,并内置数据存储器和程序存储器,具有存储量大,数据保存时间长,支持在线下载和系统升级;支持SD扩展存储卡;
    Sp200型掌上移动数据终端,采用了工业长寿命的240x320点阵的TFT液晶显示屏幕和23个P+R按键键盘操作;
    Sp200型掌上移动数据终端,采用了模块化组合设计,可以根据客户的需要,很方便地集成嵌入各种无线通信模块,数据采集模块,激光扫描模块,蓝牙模块,GPRS/GSM模块,GPS定位模块,RFID模块,完美无逢对接;
2、无线掌上电脑产品特点:
    ◆存储容量大;
    ◆大屏幕显示,240x320点阵,用户方便设计各种界面;
    ◆23个P+R按键设计,方便客户定义各种快捷操作;
    ◆白色LED环保背光,可软件调节;
    ◆大容量可充电高效锂电池,容量大于2000mAh,连续工作时间最长可达5天以上;
    ◆内置智能电量管理系统:充电指示,电量指示,低电量提示;
    ◆支持SD卡,MMC卡存储器,最大容量可达8GByte;
    ◆丰富的外部接口,支持一个RS232串口,一个USB,一个J-TAG接口;
    ◆丰富的外部扩展模块可选,可无逢对接远距离红外通信模块,无线通信模块,数据采集模块,激光扫描系统,蓝牙模块,GPRS/GSM模块,GPS定位模块,RFID模块,以及这些模块的不同组合;
    ◆可附加背扣、吊绳,携带方便;
    ◆通信工作频率在ISM频段,无需申请频点,免去通信使用费用;
    ◆RF无线通信速率高,通信距离远;
    ◆设备抗干扰能力强;
    ◆人体工程学设计,外观精美,小巧,色彩搭配时尚;
    ◆金属合金面壳,抗震抗摔;
    ◆外型尺寸小巧122x58x23mm(不含天线);携带方便;
3、无线掌上电脑主要指标与规格:
系统参数
    •中央处理器CPU: 32位ARM7;
    •液晶显示器:240x320 点阵LCD,带白色LED背光、节电、宽温(-40℃~85℃)TFT液晶显示屏;
    •存储器数据可保存10年以上;
    •电池系统:可拆卸大容量可充电高效锂电池,容量大于2000mAh;
    •标准RS232接口,可以连接所有的标准PC,MODEM,串行打印机设备;
    •支持SD卡,MMC卡存储器;
    •支持外部编程,二次开发;
    •使用环境:温度:-40℃~85℃;湿度:10%RH~98%RH;
    •外形尺寸 :122x58x23mm;
    •重量:185g;
    •嵌入式操作系统,C语言开发环境,uc-OSII操作系统;
通信参数:
    •工作频率: 472MHz ;出厂默认频率:472MHz;
    •支持点对点、点对多点通信;
    •调频方式:GFSK;
    •功能:双向发射/接收;
    •稳频方式:PLL;
    •最大发射功率:+17dBm;
    •灵敏度:-118dBm;
    •可靠通信距离:100m (outdoor);
    •最大通信距离 :1000m(outdoor);
    •通信速率:9.6kBit/s,8E1;
4、无线掌上电脑产品外形:
产品配件:
五、电子式无线智能燃气表
电子式无线智能燃气表为本公司自主开发的新一代智能型燃气流量计量仪表,电子式无线智能燃气表采用美国TI公司超低功耗微处理系统和美国AD公司的模拟射频集成芯片,嵌入本公司自主知识产权的跳频、扩频技术,具有超低功耗、抗干扰能力强、通信距离远等特点。广泛用于居民用户、工业用户燃气计量仪表。
电子式无线智能燃气表的特点:
  1. 微发射功率,+17dbm(50mW)的发射功率,绿色环保,节约能源,有效保护环境;
  2. ISM频段国际工作频率,无需申请频点,中心频率475MHz,符合国际、国家抄表行业标准;
  3. 高抗干扰能力和低误码率,基于GFSK的调制方式,采用高效前向纠错信道编码技术,数据抗突发干扰和随机干扰的能力强;
  4. 采样精度高,计量准确可靠,采用极低功耗,具有自主知识产权的双位智能传感器采样,保证数据采集可靠稳定;
  5. 无线智能阀门控制系统:开启阀门/关闭阀门,均无线实现,节能环保,有利于管理部门集中、统一、灵活管理用户;
  6. 无线阀控检测:可以智能检测阀门是否关启/关闭到位,阀门是否卡死,并将自动检测信息发送给主站系统,管理部门;
  7. 无线电池低电压检测系统:自动检测电池电压,发送低电压报警信息,并发送信息给掌上电脑以及其他的主站系统;
  8. 无线自动数据冻结系统:自动按用户以及主站系统设置时间冻结计量数据;有利于管理部门统一计量管理;
  9. 具有防开盖检测系统:防止不良用户私自开盖拆卸;并将开盖拆卸信息发送给主站系统;
  10. 具有防断电检测系统:防止不良用户私自拆卸电池;具有自我保护数据功能;
  11. 铁电存储:智能保存数据,确保数据永不丢失;
  12. 采用TI最新无线数据加密算法:无线数据收发,双向加密,确保数据通信安全;
  13. 国际通用通信协议标准:数据通信协议符合国家、国际统一通信规约,便于系统升级,数据接口;
  14. 可靠无线传输:通信距离远,可以一次性轻松抄收高达12层楼高的仪表数据;抄表成功率为100%;
  15. 多种休眠、极低功耗无线唤醒、工作方式:以智能电源管理方式,无线唤醒、深度休眠、超低功耗相结合,最大限度地节约电池电源,降低电池能量消耗,延长电池使用寿命,采用3.6V,3600Ah单节高容量锂离子电池供电,优化配置工作方式,最长可持续工作达135年;
  16. 集成度高:采用嵌入高速超低供耗微计算机系统和业界最新高性能集成射频芯片,外围电路少,性能稳定、可靠,故障率极低;
  17. SMT工艺:所有元器件精选无铅SMT环保工艺,关键电子元件,全密封设计,工业级别生产要求,符合欧美产品出口标准;
  18. 兼容性:可以兼容多种抄表方式:既可以适用于无线掌机移动采集抄表,也可以主站远程集中抄表;
  19. 应用市场广阔:即可以应用于用户分布比较松散农村地区移动采集抄表,也可以应用于用户比较集中的城市地区远程集中抄表;
六、网络结构

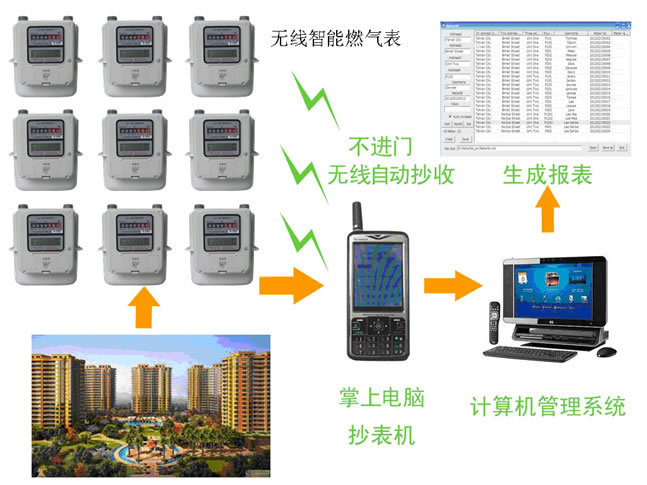

图1 组网技术方案图
