IC卡控制器

1 概述

　　本控制器由新型微功耗电动燃气阀门和IC卡收费系统组成。可配接具有远传功能的燃气流量计(涡轮、旋进旋涡、腰轮、工业膜式表等) ，实现管道燃气收费的自动化。

　　本控制器内嵌单片机系统，具有结构简单、功能完善、准确可靠等特点，并有多种保护功能。经用户使用，品质优良，获得一致好评。该产品具有外型美观、力矩大、工作电流小、90 0 旋转启闭(闭力损失小)、开关阀到位不堵转等优点。

　　符合GB3836 ，1-2000 (爆炸性气体环境用电气设备第1 部分:通用要求〉和GB3836，4-2000 (爆炸性气体环境用电气设备第4部分:本质安全型 "j" )标准。

2 主要功能及特点

　　一、控制阀体特点:

　　1、外观采用时尚、新潮设计，所有部件均采用模具生产，具有体积小，经济耐用，适合批量化生产等特点;
　　2、内部减速机构采用防气、防水设计，确保电机与气完全隔离，延长电机使用寿命;
　　3、低电压、低功耗，超小型机电一体化磁传递结构设计，确保开、关阀到位后无堵转，不产生大的堵转电流，保证了使用过程中的安全性;
　　4、先导式开阀设计，900 旋转启闭，开启后阀门为直通状态，压力损失小。大比数多级双联铜质齿轮传动，传动比高，扭矩力大，开阀压力可大于O.4MPaj
　　5、阀体材料采用H108，具有韧性好，硬度高、抗冲击性好等特点，内部机芯壳、阀杆、主传动轮均采用增强尼龙66，具有抗冲击、抗老化、耐腐蚀、不变形、耐磨性好等特点，使用寿命更长;
　　6、先导头和密封环均采用氟橡胶，具有多种普通丁晴橡胶所没有的特性，抗老化、耐腐蚀、耐低温性能优良，使用至今从未出现过任何质量问题。

　　二、整机功能及特点:

　　1、实现预付费管理，自动控制燃气用量。当用户预购气量用尽肘，自动关阀，不能过气。
　　2、与流量计统一计量，当流量计累计量每增加1m3fh，控制器存量减少1m3fho
　　3、IC卡选用逻辑加密卡或使用双64位加密算法，软硬件同时加密，并支持一表一卡方式的管理控制，更安全0
　　4、液晶显示器有6位整数，3位小数，可显示总量、购入量、余量、用量、阀门状态等信息。
　　5、使用4节碱性五号电池作为控制器电源系统，在开关阀次数较少的情况下，新电池可连续工作6...10个月，电池可由用户自行更换。

3 技术参数和外形尺寸

表1 控制器技术指标表

　　1、输入信号脉冲信号0-10kHz
　　2、显示位数: 6位整数3位小数。
　　3、电源电压: 小于6V大于4.5V的4节电池组成的电池组，应使用碱性电池。
　　4、系统功耗:
　　开阀与关阀功耗:视阀门的开关阀电气特性而定;
　　①计量功耗:小于20μA，脉冲密度为40个/秒;
　　②静态功耗:小于8μA
　　③系统掉电响应时间:
　　700微秒 ± 150微秒
　　④系统数据保存能力: 大于等于100000次;
　　⑤响应读卡操作所需的时间:
　　用户卡: 200毫秒 ± 5毫秒
　　转存卡: 400毫秒 ± 5毫秒
　　清零卡: 100毫秒 ± 5毫秒

　　注意:为防止插卡用力过猛导致IC卡座损坏，请在插卡时将卡片缓缓插入到位。

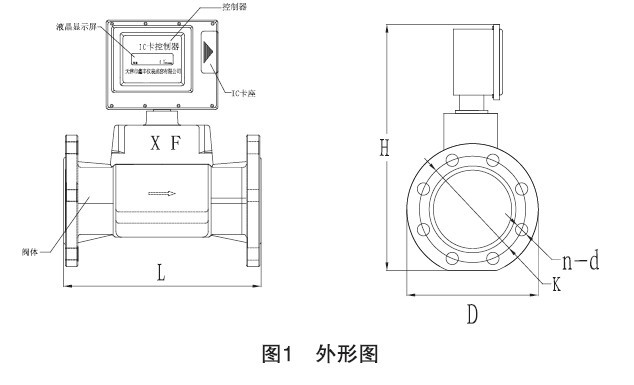

　　•外形尺寸

外形尺寸表

型号规格	通径DN	L (mm)	D (mm)	K (mm)	n	d	H (mm)
XFK-50	50	260	165	125	4	CD18	342
XFK-80	80	310	200	160	8	CD18	378
XFK-100	100	346	220	180	8	CD18	422
XFK-150	150	355	281	240	8	CD22	391
备注:法兰执行GB113.3-88标准，n: 螺栓数量。

4 控制器面板说明

　　控制器显示面板如下图

　　( 1 )开阀：:液晶上显示"开阀"，为正常工作状态。

　　( 2 )关阀：表具上的“余量”≤0m³或出现“故障：干扰”、“换电池”等信息时，阀门将被关闭，“开阀”字样消失。请根据信息进行下一步操作。

　　( 3 )充值操作：当显示“请充值”，说明气量不足100m³，请用IC买气；然后，将IC卡插入表具，读入数据后，液晶上按照“购入”→“总量”→“余量”→“用量”的步骤显示数据。

　　( 4 )换电池操作：表具显示“换电池”时，阀门将会关闭，数据自动保存，您应滑下滑盖，将旧电池取出，请等待至少10秒，用以将储电器中的电量完全放掉，然后装上新碱性电池，插入IC卡后，阀门将打开，正常情况显示用量。

　　控制器自动显示“购入”、“总量”、“用量”、“余量”，每个内容显示时间约为2.5秒;当用户插入有效IC用户卡后，无论控制器的显示内容处于何种状态，都会显示"购入"内容后，再显示“总量”、“用量”等。

　　2 、液晶最大显示范围:

　　0-999999.999m³

　　当“购入”值与现存的“总量”值相加大于等于“1000000.000”时，控制器将从零开始计数，其中，部分参数也将从零计数，举例如下:

　　现“总量”为： 998000.000m³

　　现“用量”为： 997820.000m³

　　现“余量”为： 000180.000m³

　　现“购入”为： 002500.000m³ (前次购入的数量)

　　用户在持IC卡至销售点购入3500.000m³并将IC卡插入控制器IC卡卡座后，将产生如下变化:

　　“总量”变化为: 003680.000m³ ( 3500+180=3680 )

　　“用量”变化为: 000000.000m³

　　“余量”变化为: 003680.000m³

　　“购入”变化为: 003500.000m³

　　负计量最大范围

　　-99999.999m³

5 安装

　　1、机械安装

　　与涡轮、涡街、腰轮、旋进旋涡流量计连接的控制器应安装在所控制流量计的下气流方向，见下面安装示意图。

　　2、电子部分联接:

　　计量信号的传输:

　　计量信号使用脉冲式信号，其传输媒介应使用屏蔽电缆，并在一次仪表侧加装滤波用虚地电容器。

6 操作使用及注意事项

　　按上述安装调试后，用户将把在天然气公司购气处所获得的IC卡作为开户及购气之用，用户第一次将该卡插入控制器IC卡座内时，控制器会自动将用户购得的气量读入其中，同时将该卡变为用户购气卡，从此用户将可以拿该卡到燃气公司的售气网点去购气。该卡以后也只能被该用户的控制器所识别。

　　用户使用该卡必须注意以下事项:

　　1、IC卡插入控制器时，根据插卡口处的提示朝外或朝内插入IC卡，将IC卡推到底。
　　2、每次购气后，IC卡只能插入一次，插入后显示屏将显示剩余气量、累计气量等数据。
　　3、IC卡拨出后，控制器IC卡插口必须加盖，以防止脏污浸入。
　　4、IC卡必须妥善保管，不得弯折或刮伤。
　　经防爆检验合格的产品，维修时不能随意更换或改动影响防爆性能的元器件和结构。
　　用户在更换电池时必须在确认安装现场无可燃性气体存在时，方可进行。
　　在使用本控制器时如出现无法解决的技术故障，请尽快联系我公司服务部。

7 警示与故障排除

　　1、关阀

　　控制器遇到下列情况之一时将自动关阀:
　　( 1 )气量用尽;
　　( 2 )电量过低;

　　2、控制器显示:故障“干扰”
　　引发此故障的原因有两种：

　　( 1 )在燃气表具附近存在强磁场源，请移除该磁场源或改变表具的装机位置，避免磁场的干扰;
　　( 2 )由于运输、震动造成内部的传感器损坏，请联系燃气运营商，以排除故障。

　　3、读卡无效：

　　当插入的卡为非本系统的IC卡，或IC卡内无充值数据或IC卡已损坏，系统发出"哔"一声提示读卡无效。

　　4、工业现场抗干扰措施

　　（1）需使用屏蔽电缆传输计量信号，并要加装虚地电容；
　　（2）推荐使用与之能配套的一次仪表，以达到最佳的性能；
　　（3）信号传输线应尽可能短。

　　5、过气量小

　　（1）阀门未能全部打开，检查液晶是否有"故障"标志，若有请按上述描述的处理
　　（2）检查阀门电机的联接线路是否联接可靠，不可靠联接将增加联接电阻或接触不良，造成开阀有问题。

8　运输、贮存及随机文件
